หม้อแปลง BALUN ในสายอากาศ

มันคืออะไร? / What is this?

ตามผมมาแล้วท่านจะเข้าใจครับ

หม้อแปลง BALUN ในสายอากาศ

balun (ย่อมาจาก balanced-unbalanced) หม้อแปลงบาลันเป็นอุปกรณ์ อิเล็กทรอนิกส์ ชนิด passive (คือไม่มีการขยายสัญญาณ ไม่ต้องการไฟเลี้ยง) ทำหน้าที่เป็นแปลง ระหว่าง ระบบสมดุล (balanced) กับ ระบบไม่สมดุล (unbalanced) และบ่อยครั้งที่เราใช้ หม้อแปลง บาลัน ในการแปลง impedance ของสายอากาศ และสายนำสัญญาณให้เหมาะสมกัน

ตัวอย่าง ในกรณีที่เราต่อสาย Coaxial (เป็นสายแบบ ไม่สมดุล Unbalance line) เข้ากับสายอากาศไดโพล (สายอากาศแบบสมดุล balance) จะทำให้กระแสบนสายอากาศไดโพลในแต่ละซึกไม่เท่ากัน รูปแบบการแพร่กระจายคลื่นเลยผิดเพี้ยนไป แต่สามารถแก้ไขได้โดยการใช้หม้อแปลงบาลันช่วย

ในรูปจะเป็นบาลัน 1:1

Balun 1 : 1

I construction with balun 1:1 on FT114-43 and RG174 with water proof box as photo below :-

OIKey-F88 Morse Keyer Homebrew

มีเพื่อน ๆ ถามผมมาหลายท่านเรื่อง Morse Machine ว่าจะทำยังไงดี จะหาซื้อก็มีราคาแพงเหลือหลาย

เมื่อหลายปีก่อน มีพี่ชายใจดีของผม พี่วรา (พี่ป้อม) E21AOY Also JE6HAM , KE2Y เคยนำของดี ๆ จากแดนปลาดิบมาให้ได้ทำกัน เป็นชุดคิท ก็เลยเห็นว่าน่าจะเป็นประโยชน์กับเพื่อน ๆ นักวิทยุสมัครเล่นขั้นกลางรุ่นใหม่ ๆ น่าจะนำมาใช้ประโยชน์ได้ในการฝึก และใช้ในการติดต่อสื่อสารใน HF

OIKey-F88 เป็น Morse Machine และ Simulator ในตัวมันเอง พัฒนาโดยนักวิทยุสมัครเล่นชาวญี่ปุ่น MR.Hidaka สัญญาณเรียกขาน JA1HHF ซึ่งการใช้งานนั้น ผู้ใช้สามารถที่จะใช้เป็นตัวสร้างสัญญาณรหัสมอร์สแบบปกติ , แบบการอัดไว้ล่วงหน้า และสำหรับการฝึกรับ โดย OIKey-F88 นี้จะ Random สัญญาณเรียกขานต่าง ๆ จากทุกมุมโลกออกมาให้ท่านได้ฝึกรับ เสมือนท่านอยู่ในบรรยากาศใกล้เคียงการติดต่อจริง

OIKey-F88 ได้ถูกตีพิมพ์ในหนังสือ CQ HAM RADIO เดือนมิถุนายน ปี 2008 เป็น Keyer ที่ปรับ speed ช้า-เร็วแบบ VR volume หมุน เพื่อสะดวกในการใช้งานจริง สามารถส่งแบบ repeat รวมทั้งมี 4 channel message memory บันทึกตัวอักษร & ตัวเลข ไว้เรียก CQ ใช้แข่งขัน contest หรือข้อความที่ใช้บ่อยๆ ได้ 4 ช่อง memory ข้อมูลไม่ถูกลบแม้ไม่มีไฟเลี้ยง, สามารถบันทึก-ลบข้อมูลได้ล้านครั้ง และสามารถเก็บข้อมูลไว้ได้ 40 ปี

จากต้นฉบับผมได้ปรึกษาพี่ต๊อบ HS0NNU ในการที่จะ Modified ให้เพิ่ม Speed ได้มากขึ้น และเสียงที่ดังขึ้น อีกทั้งอุปกรณ์บางอย่างที่จะต้องดัดแปลง เพราะว่าไม่มีขายในเมืองไทย โดยบางอย่างต้องแปลงดังนี้

1. XTAL แบบ 3 ขา แนะนำให้ใช้ XTAL แบบธรรมดา ที่มีขายในบ้านเราได้ แต่ที่มีขายในบ้านเราเป็นแบบ 2 ขา ต้องใช้ C เซรามิค 30pf 16V ขึ้นไป มาต่อ คล่อมที่ขา 1 กับ ขา 2 และ ขา 2 กับ ขา 3 (ใช้ 2 ตัว) (เครดิตอาจารย์ต๊อบ / HS0NNU)

2. Voltage Regulator TA48M05F บ้านเราก็ไม่มีเช่นกัน ให้ใช้ LM2940CT-5.0 แทน มีขายที่ electronics Source (เครดิตอาจารย์ต๊อบ / HS0NNU)

3. Buzzer ให้ใช้เบอร์ OBO-1206C-A2 ที่ electronics source เช่นเดียวกัน (เครดิตอาจารย์ต๊อบ / HS0NNU)

4. Variable resistor ให้ใช้ B5K แทนได้ และจะได้ speed มากกว่า (อันนี้ผมลองเอง)

นอกนั้นหาอุปกรณ์อื่น ๆ หาได้ตามบ้านหม้อทั่วไป

5. ปุ่มสวิทย์ แนะนำให้ใช้สวิทย์นอกจะดีกว่า เพราะกดสะดวก ใช้เป็นแบบ 2 ขา ดูบนแผ่นปรินท์ จะ Jump แค่ 2 ขาเท่านั้น

ุ6. Jack Radio and Jack Paddle เช่นเดียวกัน ต่อลอยจะสวยกว่า ดูจากหลังปรินท์ จะเป็นจุดที่ใช้ ซึ่ง Jack Radio ใช้ 2 เส้น ส่วน Jack Paddle ใช้ 3 เส้น

7. แนะนำให้ต่ออุปกรณ์ลอยจะดีกว่า เพราะทำให้ลงกล่องง่ายขึ้น วิธีการเจาะกล่อง ให้ทำแผ่น Plate ขึ้นมาก่อน โดยอาจจะวาดจากในคอม แล้วปรินท์ด้วยกระดาษสติกเกอร์ จากนั้นให้เอาสติกเกอร์ใส หุ้มทับอีกทีจะดูสวยงามมาก

8. การเจาะกล่องหากเป็นกล่องอลูมิเนียม แนะนำให้ใช้อุปกรณ์ที่เป็นแบบกลมจะดีกว่า เพราะเจาะง่าย หากเป็นสี่เหลี่ยม จะทำให้การเจาะยาก และจะไม่ค่อยสวย

สำหรับ HEX File สามารถ Download ได้ที่ http://www.hi-ho.ne.jp/hida/pic45.htm

สำหรับเพื่อน ๆ ที่สนใจลองทำกันดูนะครับ หรือถ้ามีคำถามก็ทิ้งไว้ที่เพจนี้ได้นะครับ จะได้มีของเล่นใหม่ ๆ ได้ใช้งานกันครับ

Many Thank
JA1HHF คุณฮิดากะ ที่ทำของเล่นอย่างดีออกมาให้พวกเราใช้
E21AOY พี่ป้อม ที่แปลวิธีใช้ , และข้อมูลต่าง ๆ มาให้พวกเราได้ใช้ของดีกัน
HS0NNU พี่ต๊อบ ที่ช่วย Modified ให้สามารถใช้งานได้เกิดประโยชน์สูงสุด และแปลงอุปกรณ์ที่มีในท้องตลาดให้ใช้งานแทนกันได้

KF1I-SCIF001 : SOUNDCARD INTERFACE FOR DIGITAL MODE

Introduction :

Soundcard Interface หรือ Audio Interface คือ อุปกรณ์ที่ใช้สำหรับการเชื่อมต่อการ์ดเสียงของคอมพิวเตอร์เพื่อสำหรับการรับและส่ง สัญญาณเสียงโดยใช้โปรแกรมคอมพิวเตอร์ในการส่งและรับ สำหรับ Digital Mode เช่น SSTV , RTTY , PSK31 , JT9 , JT65 และ echolinks

Soundcard Interface หรือ Audio Interface ไม่ได้ทำหน้าที่ เป็น Data Controllers หรือ เป็น TNC หรือใช้ในการประมวลผลสัญญาณ (Signal Processors)

Soundcard Interface หรือ Audio Interface ทำหน้าที่ ดังนี้

- Couple สัญญาณเสียงจากภาครับวิทยุ (Radio receiver) ไปที่ ภาครับสัญญาณเสียงของคอมพิวเตอร์ (Computer sound input)

- Couple สัญญาณเสียงคอมพิวเตอร์ (Computer-generated audio) จาก Soundcard output ไปที่ภาคส่งของภาคส่งวิทยุ (Radio transmitter)

ปัจจุบันมีนักวิทยุสมัครเล่นขั้นต้น สอบผ่านเพื่อรับประกาศนียบัตรพนักงานวิทยุสมัครเล่นขั้นกลางกันขึ้นมามาก อีกทั้งบางส่วนมาจากการเทียบประกาศนียบัตรนักวิทยุสมัครเล่น แห่งสหรัฐอเมริกา ซึ่ง Digital Mode ก็เป็นทางเลือกอีกทางเลือกหนึ่งที่สามารถที่จะใช้งานได้ แต่อาจจะติดด้วยเรื่องของอุปกรณ์จะทำอย่างไรดี ซึ่งต่างก็มีหลากหลายวงจรมากในการที่จะสร้าง Soundcard Interface หรือ Audio Interface ตัวนี้

ซึ่งในที่นี้ผมได้นำวงจรของต่างประเทศมาดัดแปลงและใช้อุปกรณ์ต่าง ๆ ที่หาได้ในบ้านเรา โดยPCB ที่ใช้ ใช้เป็นแผ่นปรินท์อเนกประสงค์ เพื่อให้ง่ายต่อการสร้างวงจรนี้ โดยการประกอบวงจร ก็สามารถดูตาม Layout บนแผ่นปรินท์อเนกประสงค์ที่ผมได้ออกแบบไว้ได้เลย ซึ่งไม่ยากสำหรับนักวิทยุฯ มือใหม่ที่เพิ่งเริ่มหัดการบัดกรี ก็สามารถที่จะสร้าง Homebrew Ham Toy Kit เองได้

ในการสร้างวงจรที่จะกล่าวต่อไปนี้ ผู้ใช้งานจะต้องจัดทำปลั๊กที่ต่อเข้าเครื่องเอง โดยดูจากการทำงานของวิทยุนั้น ๆ ก็จะสามารถใช้งานได้ ในวิทยุทุกรุ่น

เริ่มการประกอบ :

1. เริ่มจากการลงอุปกรณ์บนแผ่นปรินท์อเนกประสงค์ ตาม Layout โดยเริ่มจาก Part I คือ T1

2. จากนั้นจะเป็น Part II คือ VR A1K , T2

3. ต่อด้วย Part III คือ D1 , D2 , R1 , R2 , IC1

4. จากนั้นจึงมาต่ออุปกรณ์ในชุด Connecter ซึ่งประกอบด้วย J1 , J2 , DB9 , 8 Pin MIC Plug (Male)

5. จากนั้นจึงมาประกอบ สายต่อเข้าเครื่องวิทยุ (8 Pin MIC Jack กับ 6 Pin mini Din Plug)

ข้อควรระวังในการประกอบวงจร :

1. ขั้ว +/- ของ D1

2. ขั้ว +/- ของ D2 กรณีประกอบผิด Standby ไฟจะติด เวลาส่งไฟจะดับ ที่ถูกต้องคือ Standby ไฟจะดับ เวลาส่งไฟจะติด

3. ขาการทำงานของ VR A1K กรณีประกอบผิด การหมุนจะกลับทิศทางกัน

วิธีการใช้งาน :

1. นำสาย Com MIC และ Com SPK. ต่อเข้าที่หน้า Soundcard Interface ที่ J1 และ J2 อีกข้างหนึ่ง นำมาต่อเข้าที่คอมพิวเตอร์ในช่อง MIC และ SPK.

2. นำสาย 8 Pin MIC Jack กับ 6 Pin mini Din Plug โดย ข้าง 8 Pin MIC Jack ต่อเข้าด้านหลังของ Soundcard Interface และ ข้างที่เป็น 6 Pin mini Din Plug ต่อเข้าด้านหลังของเครื่องวิทยุช่อง DATA

3. นำสาย USB to RS232 ต่อเข้า Soundcard Interface โดยฝั่งที่เป็น DB9 (Male) ต่อที่หลัง Soundcard Interface และฝั่งที่เป็น USB ต่อเข้าที่ช่อง USB ของคอมพิวเตอร์

4. โปรแกรมการใช้งานมีหลายโปรแกรม อาทิเช่น JT65-HF , MMTTY , Airlink Express , WSJT-X หรือโปรแกรมอื่น ๆ ที่แต่ละท่านสะดวกในการใช้งาน โดยก่อนการใช้อย่าลืม Config Comport ให้ตรงกับ Comport ที่เราใช้งาน

หากเพื่อน ๆ ท่านใดที่มีข้อสงสัยเกี่ยวกับการประกอบ สามารถสอบถามได้ที่

facebook : http://www.facebook.com/kb1vch

facebook page : qrp ham toy kit

email : wichyein@gmail.com

ID line : kf1i

ขอให้ทุกท่านสนุกกับการประกอบครับ

" Homebrew Ham Toy , It's not rocket science.

การสร้างอุปกรณ์วิทยุสมัครเล่นไม่ยากอย่างที่คุณคิด "

BPF

Band-Pass Filters for HF Transceivers such as 7 , 14 , 21 and 28 MHz.

A parts diagram for the filter components. All inductors can be wound on Amidon or Palomar T-68-6 toroids, although larger T-80-6 toroids toroids may be used. I used with no. 20 enameled wire and used silver-mica capacitors in all the filters. for capacitors 500 V or more if possible.

Credit : ARRL

Special thanks : HS8JYX , E22RBV

EFHW Multiband 4 and 3 bands.

Multiband end fed antennas 3.5 - 30 MHz.

1:49 transformer. 2 x 7 turns 1 mm. On FT240-43 2 turns to ground , c : 100pF 1000 V.

The 3 band antenna has a length of 10.01 m. followed by a coil of abut 23 uH (80 turns 1mm. enamel wire on a 19 mm pvc tube) and a endpiee of 1.85 m.

offering you a perfect vertical or horizontal antenna for fieldwork at 40-20-10 Meter.

There is also a 5 band version with 20.35 m. wire followed by a 110uH coil (about 260 turns 1 m cul on a 19mm pvc tube) and a 2.39 m. endpiece. This antenna works on 80-40-20-15 and 10 Meter. witout radials and a very low SWR.

This is in fact a 100 Watts version of the Par Electronics HF endfed halfwave multiband.

Special thanks : E22RBV , E20MIO

20 Meter End Fed Half wave Antenna.

I used with T130-2 and 1 mm. enamel wire Put 20 turns (covers half of the toroid) with a tap at 3 turns from the ground.

You also need about 20-25 cm. of thin coax (RG174) that will act after tuning as a high voltage capacitor of about 22pF.

Special Thanks : E22RBV , E20MIO and Homebrew Thailand Group.

Frog Sounds Ham Radio QRP Kit Telegraph CW Transceiver Receiver

Completed with Frog Sounds Ham Radio QRP Kit Telegraph CW Transceiver Receiver Radio Station V3 40 Meters.

Cover Design : KF1I

Test Check :

Please take out U2 , U3 and U4 before.

1. U1 Leg Out is 6 Volts.
2. U1 Leg In is 10 Volts.
3. Leg 8 on U2 is 6 Volts.
4. Leg 14 on U4 is 6 Volts.
5. Leg 6 on U3 is 9 Volts.
6. L4 is a high-frequency choke on FT37-43 ferrite bead (Black) 0.51 mm. enameled wire around 11 turns. approximately 20 cm. (20uH)
7. L5 is a high-frequency filter inductor 0.51 mm enameled wire or mesh wire wound on a magnetic iron core T37-2 (red) , 16 turns , about 25 cm. (1uH)
8. used with battery 9 Volts is better.

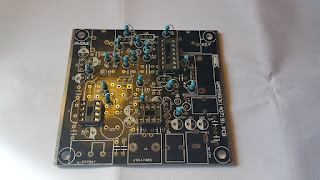

9. Solder start from Resister , Capacitor Ceramic , Capacitor electrolytic , Diode , crystal , transistor , IC

Credit : E20MIO

Special Thanks : E20MIO , E29THF , E22RBV , HS8JYX , HS1JQP and Homebrew Thailand friend.

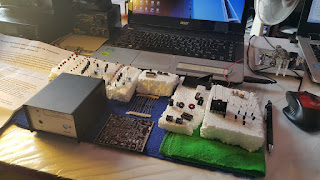

Photo also show from start on check list of equipment , solder and completed on box.
